Kodowanie wtryskiwaczy CRDI
Proszę zapoznać się ze stroną z ogólnymi informacjami na temat kodowania wtryskiwaczy.
1 Kalibracja wtryskiwaczy Bosch EDC16C39 i EDC17

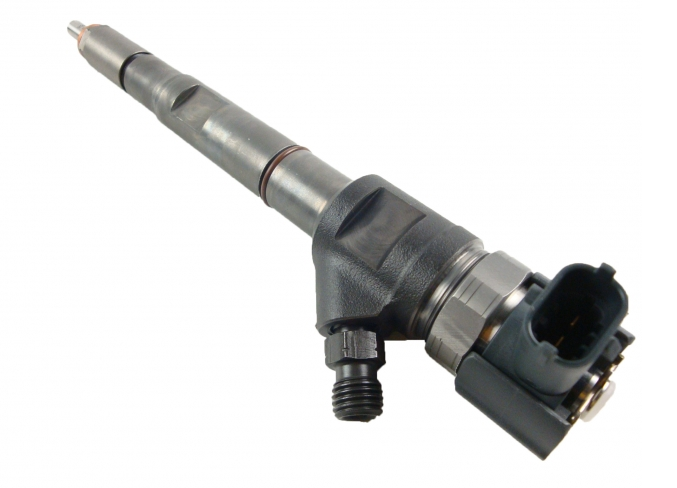

Każdy wtryskiwacz ma numer kalibracji wydrukowany laserowo na górnej stronie wtryskiwacza.
Numer kalibracji składa się z 7 cyfr lub liter (np. „CFLKN2I”).

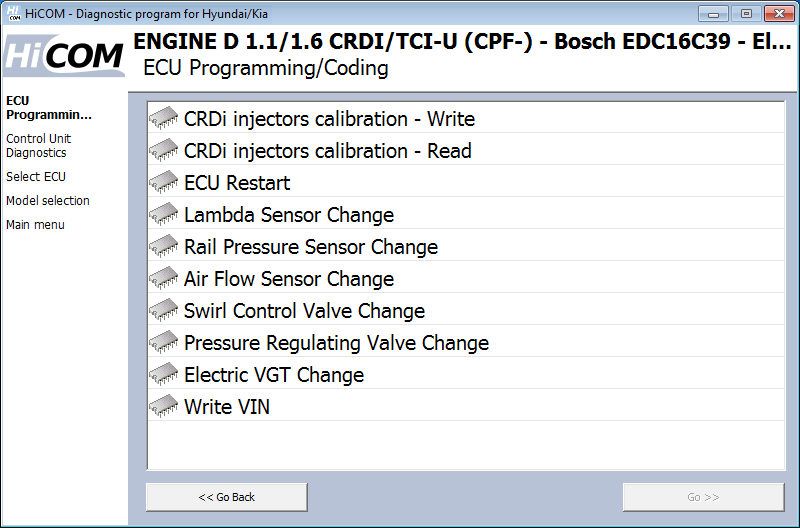

Kalibracja wtryskiwaczy CRDi jest dostępna w menu „Programowanie/kodowanie ECU” po podłączeniu do sterownika silnika Diesla.

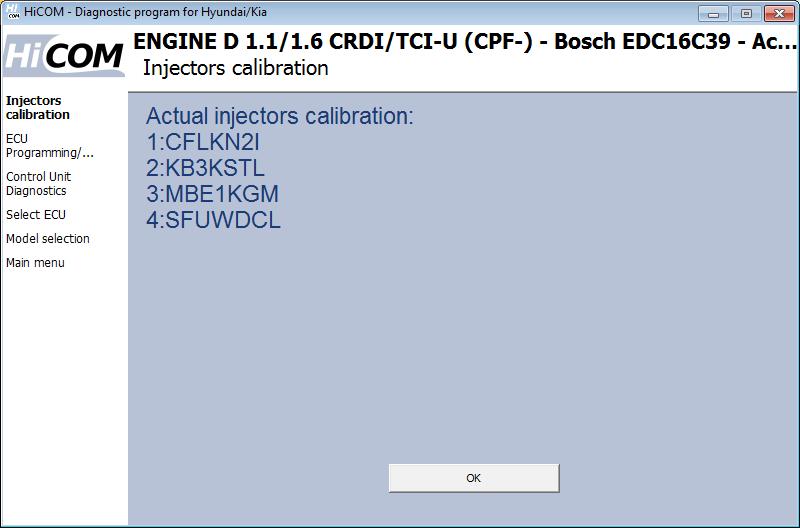

Aktualną konfigurację wtryskiwaczy można odczytać za pomocą funkcji „Kalibracja wtryskiwaczy CRDi – Odczyt”. Korzystanie z tej funkcji jest bezpieczne. Nie zmienia to żadnych wartości.
Wyświetlane numery kalibracyjne powinny odpowiadać numerom kalibracyjnym wtryskiwaczy zamontowanych w pojeździe.
Zalecamy odczytanie i zapisanie oryginalnych wartości przed kalibracją nowych wtryskiwaczy.
Do kalibracji nowych wtryskiwaczy służy funkcja „Kalibracja wtryskiwaczy CRDi – Zapis”.

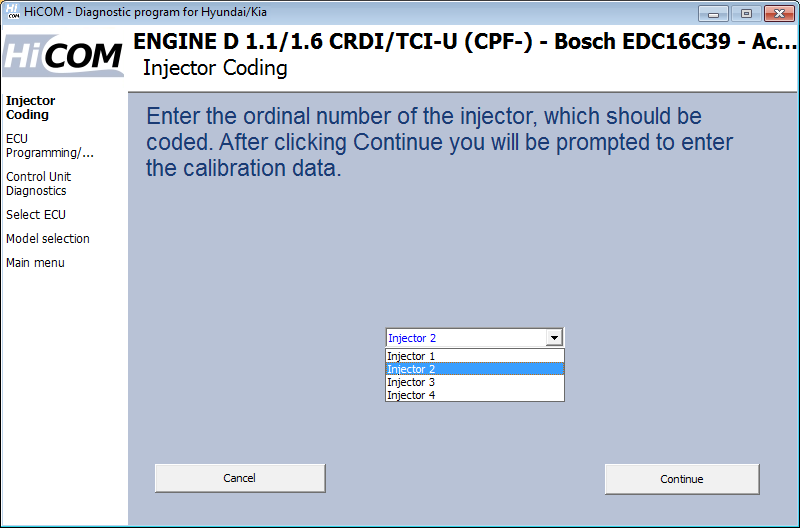

Wtryskiwacze kalibrowane pojedynczo. Najpierw zostaniesz poproszony o podanie numeru porządkowego wtryskiwacza (1..4 dla silnika 4-cylindrowego, 1..5 dla 5-cylindrowego, 1..6 dla 6-cylindrowego) do kalibracji.

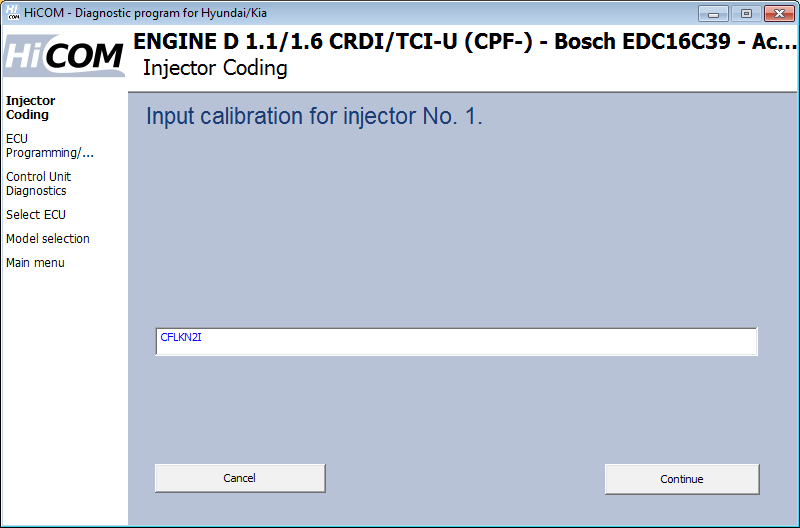

Następnie wprowadź poprawny 7-cyfrowy numer kalibracji.
Sprawdź pomyślne działanie, odczytując kalibrację wtryskiwaczy.
2 Kalibracja wtryskiwaczy Delphi

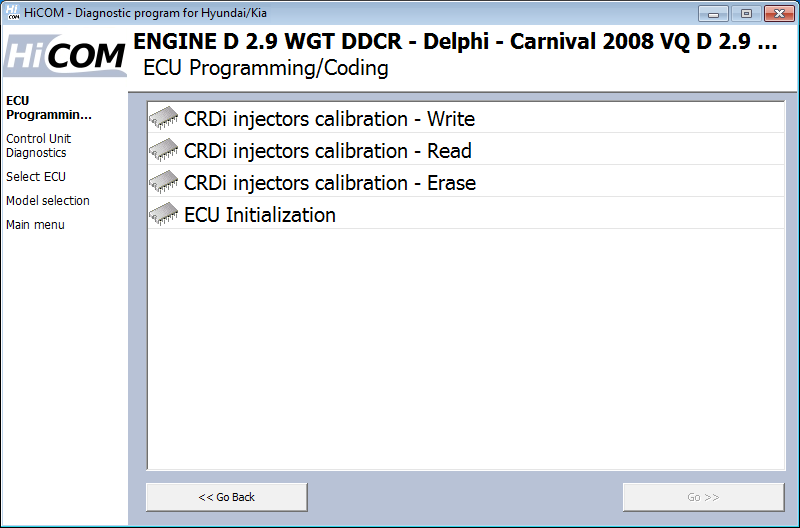

Procedura kalibracji wtryskiwaczy Delphi jest taka sama jak w przypadku Bosch. W menu „Programowanie/kodowanie ECU” dostępna jest tylko jedna dodatkowa funkcja, funkcja „Kalibracja wtryskiwaczy CRDi – Kasowanie”, która służy do kasowania aktualnych danych kalibracji wtryskiwaczy.
Wtryskiwacze Delphi mają inny format numerów kalibracyjnych niż wtryskiwacze Bosch:
Przykład numerów kalibracyjnych wprowadzonych do jednostki sterującej Delphi DDCR na magistrali KWP2000. Do każdego wtryskiwacza wpisany jest 16-cyfrowy numer kalibracji, składający się z liter i cyfr.

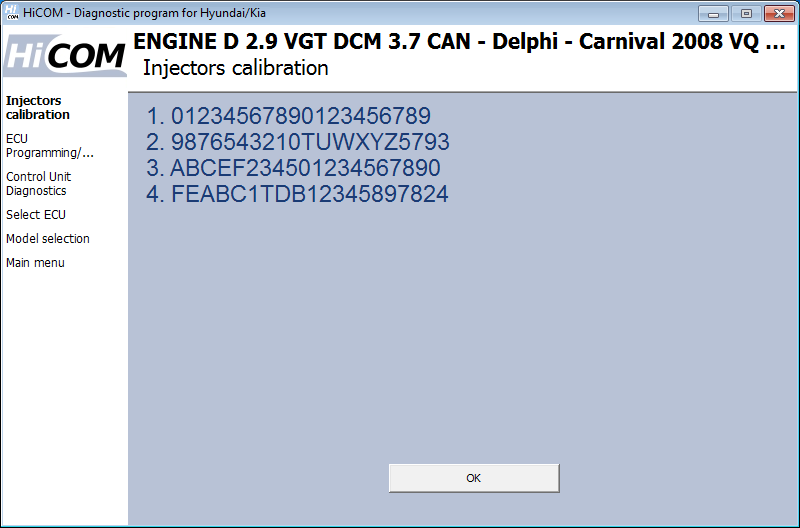

Przykład numerów kalibracyjnych wprowadzonych do jednostki sterującej Delphi DCM na magistrali CAN. Do każdego wtryskiwacza wpisany jest 20-cyfrowy numer kalibracji, składający się z liter i cyfr.
